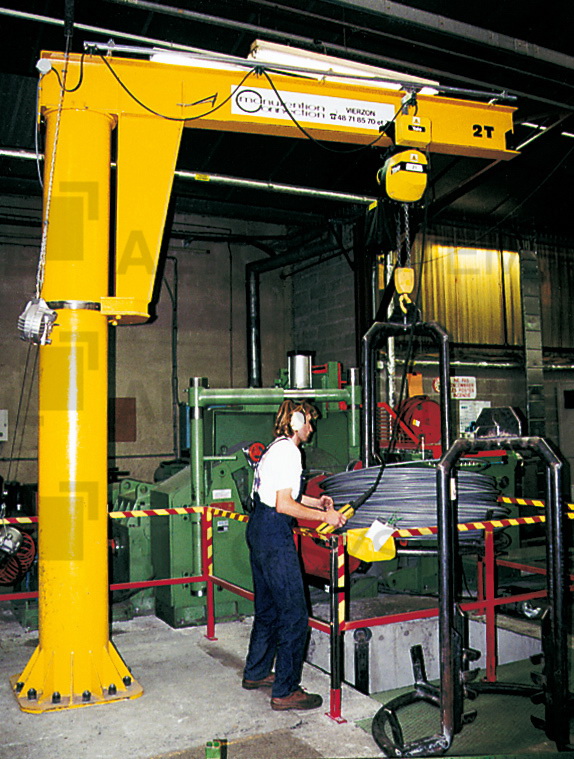

Sloupový otočný jeřáb - Yale ZSD
Optimální výška zdvihu, díky výložníku v horní části otočné uložení s rozsahem otáčení 360°.
Těžké, robustní provedení z v krutu odolné oceli, výložník je vyroben z profilové oceli. S kompaktní otočnou hlavou pro ideální stavební rozměry, snadný přístup shora k otočnému ústrojí pro jednoduchou montáž. Výložník s valivým uložením, sloup ze silné ocelové roury s vyztužením. Při použití přívodu proudu vlečným kabelem může dojít v závislosti na velikosti kladkostroje k omezení rozsahu otáčení.
Větší nosnosti a délky vyložení na poptání.
Upevnění:
- Podlahová příruba s kotevními šrouby a šablonou.
- Upevnění s podlahovou deskou (přišroubovanou) včetně dynamických kotev (dodávka kompletně s matkami, zajišťujícími matkami a podložkami).
Základní rozsah dodávky:
- Základní elektrická výbava, skládající se z uzamykatelného hlavního vypínače, přívodního kabelu vč. kabelové trubky a jejího držáku do vyložení 4 m.
- Od vyložení 4,5 m přívod elektrického proudu vlečným kabelem. Vzhledem k prověšení kabelu doporučujeme zejména u nižších jeřábů již při menším vyložení použití vlečného vedení.
- Dorazy pojezdu kočky vepředu i vzadu.
- Kompletní dokumentace k jeřábu s potvrzením o předběžné zkoušce a návod k použití.
Příslušenství za příplatek:
- Tlumící dorazy otáčení pro přesné stanovení rozsahu otáčení (při montáži).
- Brzda otoče pro nastavení průchodnosti otáčení. Doporučuje se od délky vyložení nad 5 m, nebo od stavební výšky více než 4 m, zabraňuje nechtěné změny polohy výložníku.
- Tloušťka lakované vrstvy 120 µm, nebo žárové zinkování pro použití ve venkovním prostředí.
- Aretace výložníku v jedné poloze, při použití jeřábu ve venkovním prostředí se doporučuje jako pojistka proti větru.
- Ochranná stříška pro použití kladkostroje, vhodné pro použití ve venkovním prostředí.
Parametry:
| Typ | Nosnost (kg) | Délka vyložení (v mm) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2.000 | 2.500 | 3.000 | 3.500 | 4.000 | 4.500 | 5.000 | 5.500 | 6.000 | 6.500 | 7.000 | ||
| GSL 50 | 50 | • | • | • | • | • | • | • | • | • | • | • |
| GSL 80 | 80 | • | • | • | • | • | • | • | • | • | • | • |
| GSL 125 | 125 | • | • | • | • | • | • | • | • | • | • | • |
| GSL 200 | 200 | • | • | • | • | • | • | • | • | • | • | • |
| GSL 250 | 250 | • | • | • | • | • | • | • | • | • | – | – |
| GSL 400 | 400 | • | • | • | • | • | • | • | – | – | – | – |
| GSL 500 | 500 | • | • | • | • | • | • | – | – | – | – | – |
| GSL 800 | 800 | • | • | • | – | – | – | – | – | – | – | – |
| GSL 1000 | 1.000 | • | • | – | – | – | – | – | – | – | – | – |
