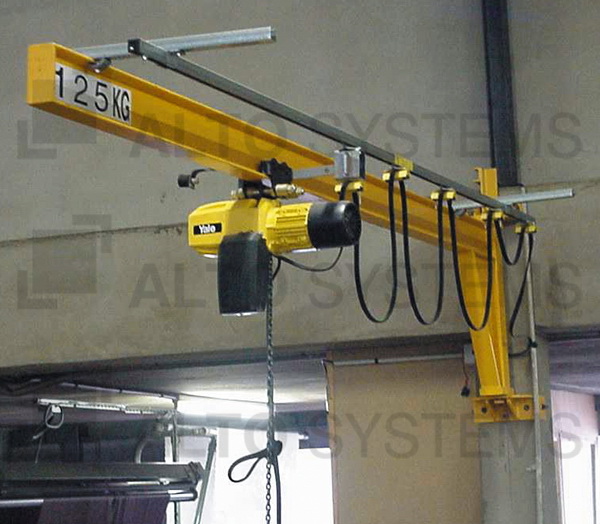

Nástěnný otočný jeřáb – Yale GWL
Optimální výška zdvihu, díky výložníku v horní části otočné uložení s rozsahem otáčení 180°.
Lehké provedení z plnostěnné ocelové konstrukce. Výložník s kluzným uložením, průběžná nástěnná konsola pro upevnění nástěnného otočného jeřábu na betonovou stěnu, případně na betonové nebo ocelové podpěry.
Při upevnění nástěnného otočného jeřábu s přívodem proudu vlečným kabelem bezprostředně na stěnu, může dojít v závislosti na velikosti zvedacího zařízení k omezení rozsahu otáčení. Nástěnný jeřáb je poté nutné vybavit dorazy otáčení (viz příslušenství).
Vhodnost opěr, případné stěny pro ukotvení musí prověřit zákazník.
Upevnění:
- Upevnění na stěnu pomocí průběžných šroubů a protikusů pro betonové zdi.
- Sevření opěr pomocí kotvy a klešťové konzoly (max. šířka opěry 500 mm, kotva do max. 1.000 mm).
- Alternativní možnosti upevnění na poptání.
Základní rozsah dodávky:
- Základní elektrická výbava, skládající se z uzamykatelného hlavního vypínače, přívodního kabelu vč. kabelové trubky do vyložení 4 m.
- Od vyložení 4,5 m přívod elektrického proudu vlečným kabelem. Vzhledem k prověšení kabelu doporučujeme zejména u nižších jeřábů již při menším vyložení použití vlečného vedení.
- Kompletní dokumentace k jeřábu s potvrzením o předběžné zkoušce a návod k použití.
Příslušenství za příplatek:
- Tlumící dorazy otáčení pro přesné stanovení rozsahu otáčení (při montáži).
- Brzda otoče pro nastavení průchodnosti otáčení. Doporučuje se od délky vyložení nad 5 m, nebo od stavební výšky více než 4 m, zabraňuje nechtěné změny polohy výložníku.
- Tloušťka lakované vrstvy 120 µm, nebo žárové zinkování pro použití ve venkovním prostředí.
- Aretace výložníku v jedné poloze, při použití jeřábu ve venkovním prostředí se doporučuje jako pojistka proti větru.
- Ochranná stříška pro použití kladkostroje, vhodné pro použití ve venkovním prostředí.
| Typ | Nosnost (kg) | Délka vyložení (v mm) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2.000 | 2.500 | 3.000 | 3.500 | 4.000 | 4.500 | 5.000 | 5.500 | 6.000 | 6.500 | 7.000 | ||
| GWL 50 | 50 | • | • | • | • | • | • | • | • | • | • | • |
| GWL 80 | 80 | • | • | • | • | • | • | • | • | • | • | • |
| GWL 125 | 125 | • | • | • | • | • | • | • | • | • | • | • |
| GWL 200 | 200 | • | • | • | • | • | • | • | • | • | • | • |
| GWL 250 | 250 | • | • | • | • | • | • | • | • | • | • | • |
| GWL 400 | 400 | • | • | • | • | • | • | • | • | • | • | • |
| GWL 500 | 500 | • | • | • | • | • | • | • | • | • | • | • |
| GWL 800 | 800 | • | • | • | • | • | • | • | • | • | • | • |
| GWL 1000 | 1.000 | • | • | • | • | • | • | • | • | • | – | – |
| GWL 1600 | 1.600 | • | • | • | • | • | • | • | – | – | – | – |
| GWL 2000 | 2.000 | • | • | • | • | • | – | – | – | – | – | – |
| GWL 2500 | 2.500 | • | • | • | – | – | – | – | – | – | – | – |
